16通道数字量输入/24VDC/漏型
产品详情
型号: CT-121F 规格: 115×14×75mm
品牌: ODOT

产品详情

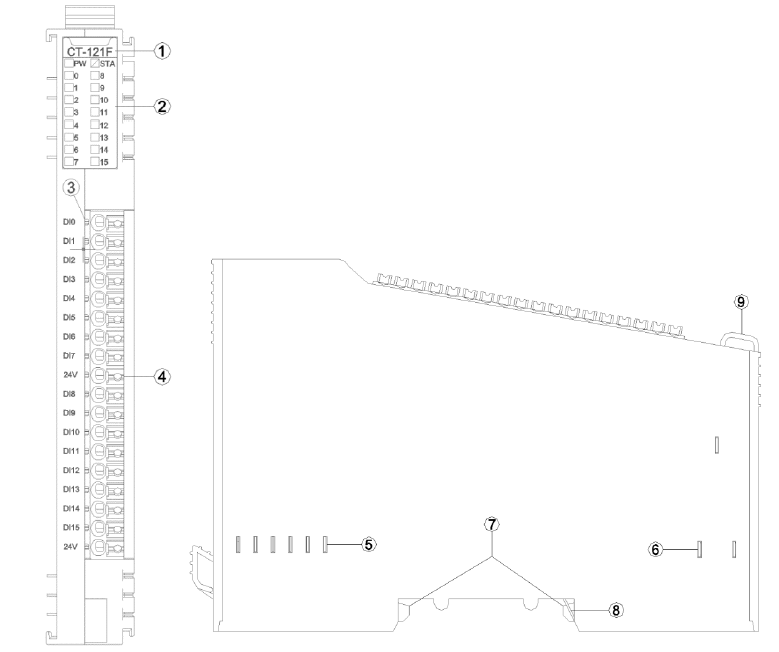

① 模块型号
② 状态指示灯
③ 通道指示灯
④ 接线端子和标识
⑤ 内部总线
⑥ 现场电源
⑦ 卡扣
⑧ 接地弹片
⑨ 线束固定


产品特点


◆ 模块支持 16 通道数字量输入,支持漏型输入,输入电压 24V.
◆ 模块可采集现场设备的数字量输出信号(干接点或有源输出).
◆ 模块可接入 2 线或 3 线制数字传感器.
◆ 模块内部总线和现场输入采用光耦隔离.
◆ 模块支持输入信号保持功能,保持时间可设置.
◆ 模块带有 16 个数字量输入通道 LED 指示灯.
◆ 添加计数子模块后,计数功能有效.
◆ 模块每个输入通道支持 32 位计数器,计数频率<200Hz.
◆ 模块可设置数字信号输入滤波时间和计数器字节传输顺序.
◆ 模块每个通道可独立设置计数模式和计数方向.


技术参数


通用参数
功率:Max.60mA@5.0Vdc
隔离:I/O 至内部总线:光耦隔离(3KVrms)
现场电源:标称电压:24Vdc,输入范围:22~28Vdc
接线:I/O 接线:Max.1.5mm²(AWG 16)
安装方式:35mm 导轨安装
尺寸:115*14*75mm
重量:65g

环境参数
工作温度:-40~85℃
环境湿度:5%-95%无冷凝
防护等级:IP20

输入参数
通道数:16 通道漏型输入
指示灯:16 个通道输入指示灯
开启电压:Min.10Vdc to Max.28Vdc
关闭电压:Max.5Vdc
开启电流:Max.5mA/通道@28V
输入阻抗:>7.5kΩ
输入延时:OFF to ON :Max.3ms ON to OFF :Max.2ms
滤波时间:默认 10ms
采样频率:500Hz
计数频率:<200Hz
